在現代通信中，雖然移動電話和網絡通信日益普及，但傳統的固定電話系統，尤其是室內電話線，仍然在家庭、辦公室和一些特定場景中扮演著重要角色。其中，水晶頭作為連接電話線與設備的關鍵部件，其重要性不容忽視。本文將通過配套圖片，詳細介紹室內電話線水晶頭的相關知識，包括類型、安裝步驟和常見問題。

一、什么是電話線水晶頭？

水晶頭（通常指RJ11接口）是一種小型塑料連接器，內部有金屬觸點，用于連接電話線兩端。它通常有4或6個金屬引腳，但普通電話通信一般只使用中間的2個引腳（如引腳3和4）。其標準設計使得連接和斷開變得簡單快捷，是家庭和辦公電話網絡的基礎組件。

二、主要類型與配套圖片說明

1. RJ11水晶頭（4P4C）

這是最常見的電話線水晶頭，有4個金屬觸點（4P4C表示4個位置和4個觸點）。它通常用于連接電話機與墻上的電話插座。

（配套圖片示例：一張清晰展示RJ11水晶頭正面、側面和內部金屬觸點的特寫照片）

2. RJ12水晶頭（6P6C）

外觀與RJ11相似，但具有6個觸點。它可用于一些需要更多線路的系統（如某些傳真機或多線電話系統）。

（配套圖片示例：RJ11與RJ12水晶頭的對比圖，突出顯示觸點數量的差異）

三、安裝步驟（以RJ11為例）

步驟1：準備工具與材料

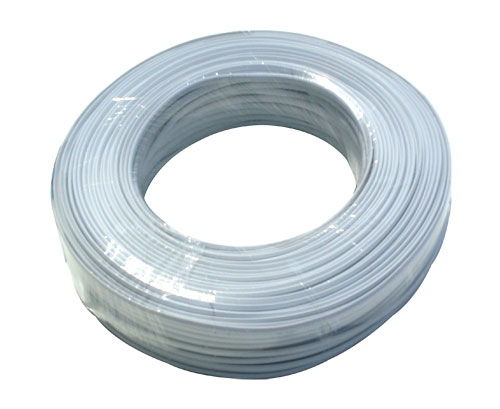

• 電話線（通常為4芯線）
• RJ11水晶頭
• 壓線鉗（帶電話線專用刀口）
• 剝線器或剪刀

（配套圖片示例：工具和材料擺放整齊的示意圖）

步驟2：剝線

使用剝線器或小心地用剪刀剝去電話線外皮約1.5厘米，露出內部的4根彩色絕緣線芯（通常顏色為紅、綠、黃、黑）。

（配套圖片示例：顯示剝開外皮后露出四色線芯的特寫）

步驟3：排線序

將線芯按順序排列。標準電話線序（用于單線電話）通常使用中間兩根線：紅色（正極）和綠色（負極）。將這兩根線對齊，其余線可剪短或留在后面。

（配套圖片示例：線序排列示意圖，用箭頭標注紅、綠線的位置）

步驟4：插入水晶頭

將排列好的線芯剪齊，確保長度一致，然后輕輕插入水晶頭，直到線芯頂端抵到水晶頭前端。從水晶頭正面檢查，可以看到金屬觸點下方是線芯。

（配套圖片示例：線芯插入水晶頭的步驟分解圖）

步驟5：壓接

使用壓線鉗的RJ11槽口，將水晶頭放入并用力壓緊，使金屬觸點刺破線芯絕緣層，形成可靠連接。

（配套圖片示例：壓線鉗正確壓接水晶頭的操作圖）

步驟6：測試

將制作好的電話線一端插入電話機，另一端插入墻壁插座，測試是否有撥號音或通話是否正常。

四、常見問題與維護

1. 無撥號音：檢查線序是否正確，或重新壓接水晶頭。
2. 接觸不良：可能是水晶頭金屬觸點氧化或未壓緊，可更換水晶頭。
3. 線纜損壞：避免過度彎曲線纜，尤其是靠近水晶頭處。

（配套圖片示例：一個常見故障排查表，配以問題部位的箭頭標注圖）

五、安全注意事項

• 操作前確保電話線未連接任何帶電設備（盡管電話線電壓較低，但仍建議小心）。
• 使用合適的工具，避免損壞線芯或水晶頭。
• 若不確定安裝步驟，可參考專業手冊或咨詢技術人員。

通過以上介紹和配套圖片，希望您能更好地理解室內電話線水晶頭的類型、安裝和維護方法。正確安裝水晶頭不僅能確保通話質量，還能延長設備使用壽命，是家庭和辦公通信網絡維護的基本技能。
